کابل های تلفنی یا آیفونی
١- آيا ميدونيد چرا كابلهايي كه به اسم كابل تلفني يا آيفوني ميشناسيم دور همديگه پيچيده شدن يا اصطلاحا زوج شده
اند؟
كابلهاي جريان ضعيف به دو دسته كلي تقسيم بندي ميشوند كه دسته اول سيمها كنار همديگه عبور ميكنند و در دسته دوم
سيمها طبق قوانيني كه دارن دو به دو دور همديگه پيچيده ميشوند.
كابلهاي فرمان در محلهايي استفاده ميشوند كه نياز به ارسال يك پالس باشد ، مثلا ميخواهيم به يك برد يا رله فرمان اسارت يا
استوپ بدهيم در چنين شرايطي پارازيتها و نويزها تاثير چنداني بر روي سيگنال ارسالي ندارند .
و اما در مورد كاربرد كابلهاي زوجي (زوج به هم تابيده) كه براي انتقال سيگنالهايي مثل صدا ، تصوير(البته در متراژ كمتر از ٤٠
متر) ، ديتا (مثل شبكه هاي كامپيوتر ميباشد در اينگونه سيگنالها پارازيتها ميتونن باعث ايجاد خش خش در صدا ، برفك
تصوير و گاهي اختلال در شبكه كامپيوتر بشوند ، در شبكه كامپيوتر اين كابلها را به اسم CAT5يا CAT6 ميشناسند كه نشان
دهنده مقدار تابيده شدن كابل به دور همديگر هستند.
بنابراين براي نصب درب بازكنهاي تصويري توصيه ميشه از كابلهاي زوجي استفاده بشه و در غير اينصورت نويزها و پارازيتها
كيفيت كار را پايين مياورند.

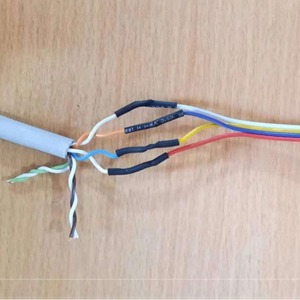

ما پيشنهاد ميكنيم كه سيم صدا(قرمز ، شماره يك) و سيم +١٢) زرد ، شماره ٣ (با يك زوج ، همچنين سيم منفي(آبي ، شماره
٢ (و سيم تصوير (سفيد ، شماره ٤(با يك زوج ديگر سيم بندي بشوند.
علت اينكه سيم منفي و سيم تصوير روي يك زوج ارسال شوند اينه كه سيگنال تصوير يك سيگنال ضعيف در برابر نويزها
است (البته نسبت به سيگنال صدا) و اينكار باعث ميشه كه اكثر نويزهايي كه در طول مسير روي سيم تصوير هست تاثير خيلي
كمتري روي تصوير داشته باشند .
تهیه شده توسط مهندسین تحقیق و توسعه شرکت کالیوز
